Hoe verlicht ik een magazijn met stellingen?

Een magazijn met hoge stellingen verlicht je anders dan een open hal. De stellingen houden veel licht tegen, en wie tussen de stellingen werkt, moet vooral de etiketten op de schappen goed kunnen lezen. In dit artikel lees je hoeveel licht elke zone nodig heeft, waar je de armaturen ophangt, welke lens je kiest en hoe je met sensoren veel stroom bespaart. Met een tabel en een rekenvoorbeeld zie je direct hoeveel armaturen jouw magazijn nodig heeft.

Hoeveel lux per zone?

De Europese norm voor werkplekverlichting, EN 12464-1, geeft per zone een minimum. In een magazijn wisselen de zones elkaar af: gangpaden, open opslag, de expeditie en de laadperrons. Elke zone krijgt zijn eigen lichtsterkte. Zo geef je licht waar het nodig is en verspil je geen stroom op plekken waar niemand werkt.

Zone	Lux	Tip
Gangpad zonder personen	20	sensor dimt naar 10 procent
Gangpad met orderpicken	150	smalle lens boven het gangpad
Opslag op de vloer	100	gewone high bay
Laadperron	150	IP65 bij open deuren
Expeditie en inpakken	300	4000 kelvin, CRI 80

Waar hang je de armaturen?

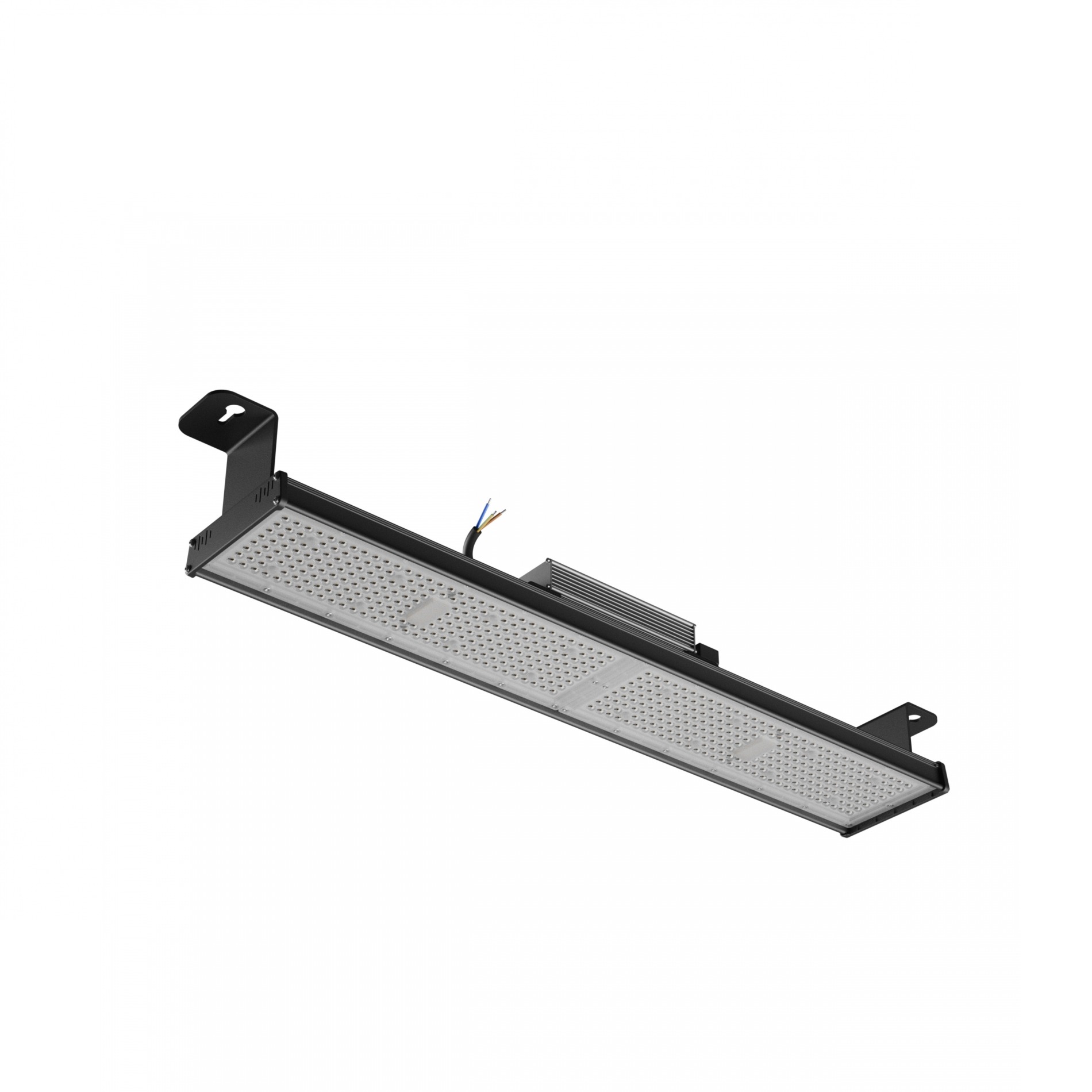

Hang de armaturen altijd boven het midden van het gangpad, in de lengterichting van het gangpad. Boven de stellingen geven ze licht op de bovenkant van de goederen en blijft het gangpad donker. Lineaire high bays passen hier het best: hun langwerpige vorm volgt het gangpad. Houd minstens een meter ruimte tussen de bovenkant van de stelling en de lamp, zodat een heftruck met een hoge lading de lamp niet raakt en de sprinklers vrij blijven. De afstand tussen twee armaturen in hetzelfde gangpad mag niet groter zijn dan anderhalf keer de ophanghoogte.

Welke lens kies je?

Een gewone high bay met 120 graden schijnt een groot deel van het licht op de bovenkant van de stellingen. In een gangpad van 3 meter breed is een smallere bundel beter: 60 graden, of een speciale gangpadlens die het licht langwerpig uitstraalt, bijvoorbeeld 30 bij 70 graden. Het licht valt dan op de vloer én op de voorkant van de schappen, precies waar de etiketten zitten. Zo kan een orderpicker ook op de onderste en bovenste plank alles lezen.

Rekenvoorbeeld: gangpad van 40 meter

Een gangpad is 40 meter lang en 3 meter breed, dat is 120 m². De lampen hangen op 10 meter hoogte, de stellingen zijn 8 meter hoog. Voor orderpicken is 150 lux nodig. In een smal gangpad komt ongeveer 35 procent van het licht op de vloer; de rest valt op de schappen, en daar heb je het ook nodig. Nodig is dus 150 maal 120 gedeeld door 0,35, dat is 51.400 lumen. Vier lineaire high bays van 100 watt met elk 15.000 lumen geven samen 60.000 lumen. Dat is gemiddeld ongeveer 175 lux, met een onderlinge afstand van 10 meter. Een magazijn met 12 van zulke gangpaden heeft dus 48 armaturen nodig.

Sensoren: de grootste besparing

In de meeste magazijnen is een gangpad maar een klein deel van de dag in gebruik. Een bewegingssensor per gangpad zet het licht vol aan zodra er iemand of een heftruck binnenrijdt, en dimt het daarna terug naar 10 procent. Een rekenvoorbeeld: 48 armaturen van 100 watt branden 4.000 uur per jaar. Zonder sensor is dat 19.200 kWh. Wordt elk gangpad 20 procent van de tijd gebruikt, dan daalt het verbruik met sensoren naar ongeveer 5.400 kWh. Bij € 0,30 per kWh bespaar je zo ruim € 4.100 per jaar, bovenop de besparing van LED zelf.

Lichtkleur en bescherming

Kies 4000 tot 5000 kelvin: helder licht waarin kleuren en etiketten goed te lezen zijn. Een kleurweergave van minimaal 80 is genoeg voor een magazijn. In een stoffige omgeving, bij open laaddeuren of in een koel- of vriescel kies je armaturen met IP65. Hang de armaturen zo dat een heftruckchauffeur die omhoog kijkt naar de bovenste plank niet recht in de lamp kijkt; een lens die het licht verspreidt, voorkomt verblinding.

Advies voor jouw magazijn

Stuur de afmetingen van het magazijn, de hoogte, de lengte en breedte van de gangpaden en de hoogte van de stellingen naar info@dimay.com. Wij rekenen het aantal armaturen en de opstelling voor je uit. Bekijk ook onze lineaire high bays en LED high bays, en lees hoeveel high bays je per m² nodig hebt en hoe hoog je een high bay ophangt.
